Триггер для сервопривода

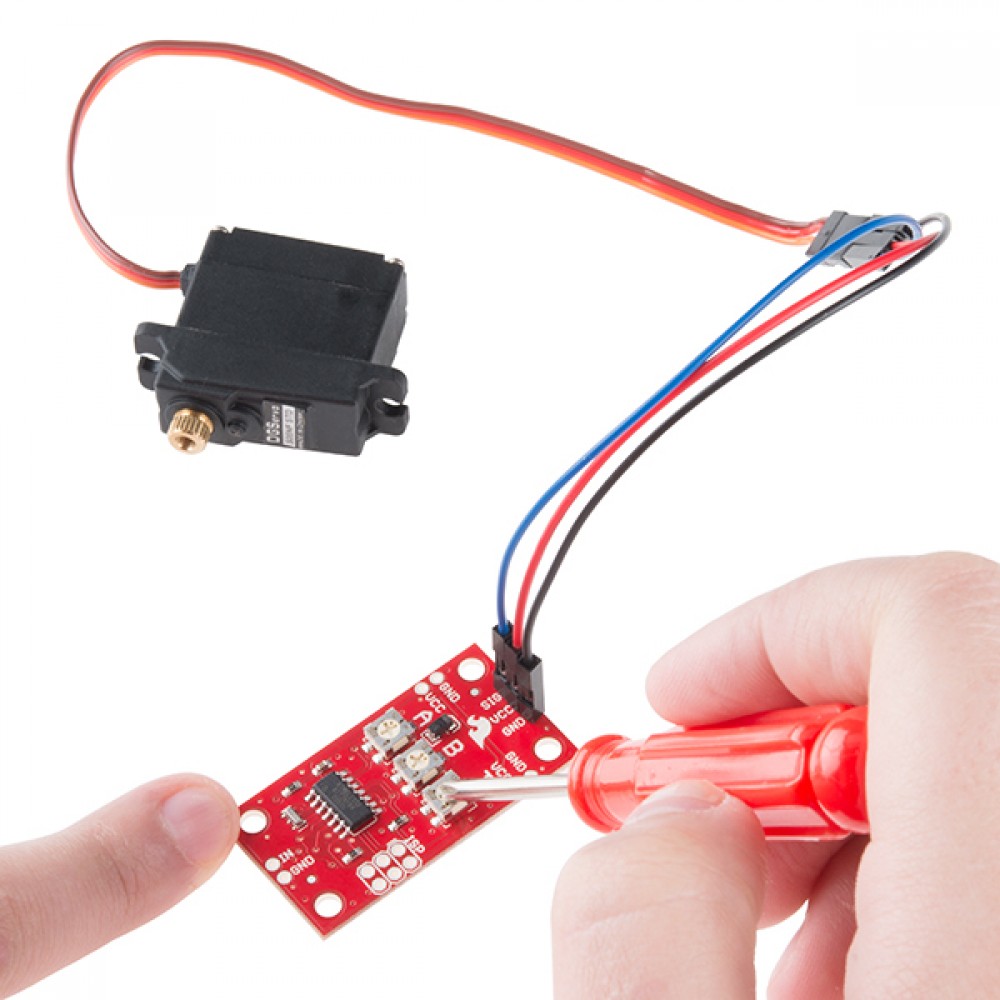

Описание: Триггер для сервопривода - небольшая плата, которая упрощает управление RC-сервомоторами. При переключении положения переключателя или изменении уровня логического сигнала Servo Trigger "сообщает" подключенному сервомотору перейти из положения А в положение В. Для задействования Servo Trigger просто подключите сервомотор и переключатель, затем используйте потенциометры на плате для настройки положений запуска/остановки и времени перехода положения. Таким образом, сервомоторы можно применять в проектах, не зная языков программирования.

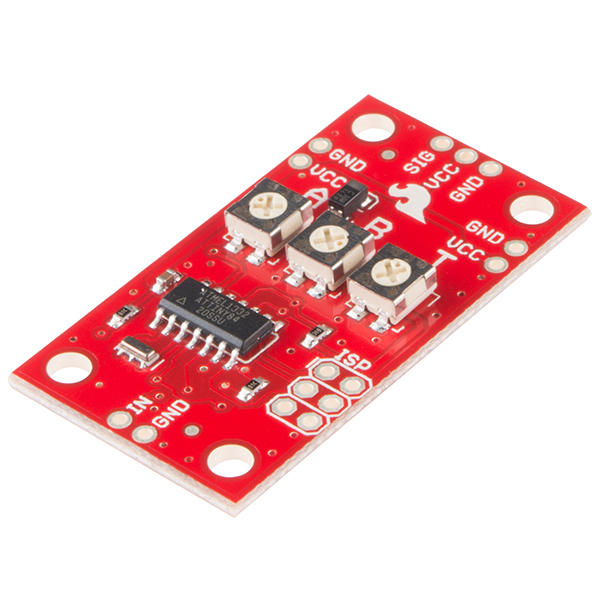

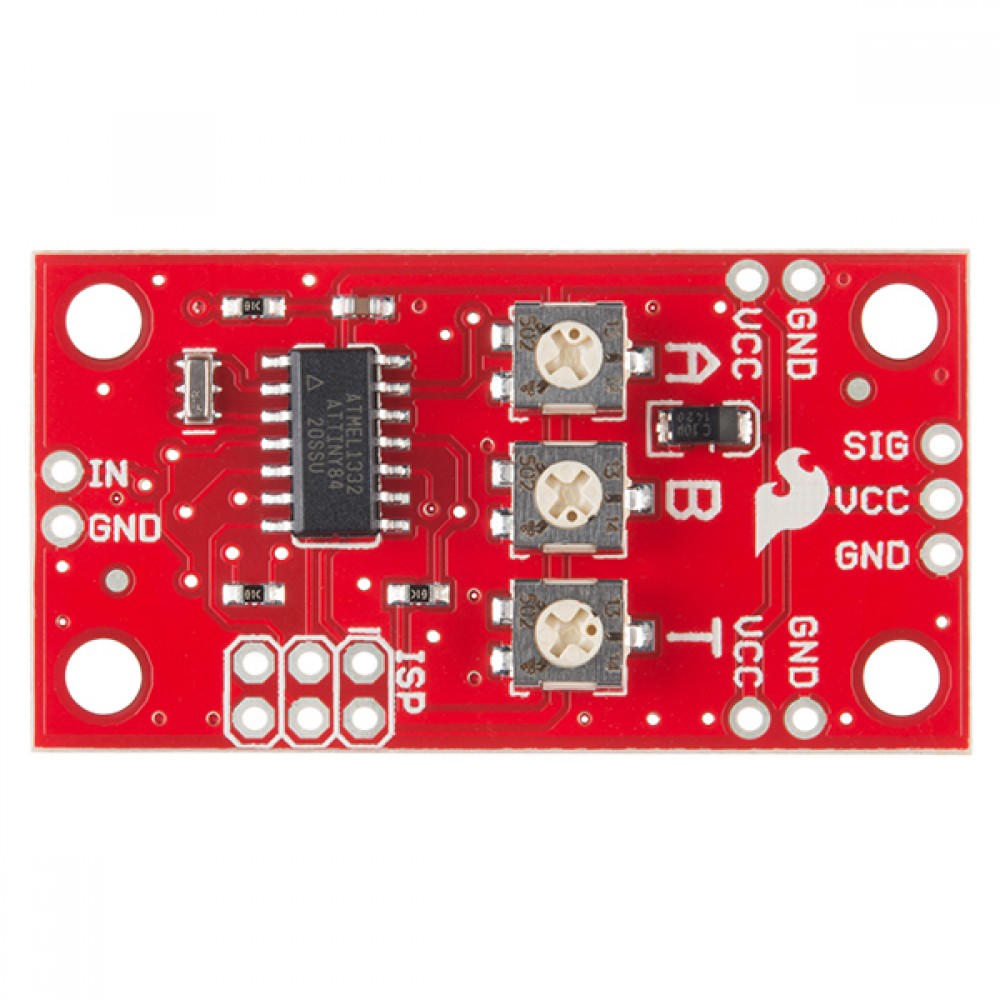

Главной частью Servo Trigger является микроконтроллер Atmel ATTiny84, который выполняет небольшую программу с функциями управления мотором. На плате Servo Trigger находится три потенциометра, А устанавливает позицию, в которой сервомотор занимает при включении переключателя, В - при его выключении, и Т - задает время, которое нужно для перехода из положения А в положение В. По сравнению с сервомотором, плата Servo Trigger потребляет очень мало мощности, примерно 5 мА при напряжении 5В. При использовании Servo Trigger для управления мотором, максимальное напряжение должно не превышать 5,5В. Триггер можно использовать серийно - формировать цепочки - просто соедините контакты VCC и GND на соседних платах.
Примечание: Если Вам понадобятся дополнительные документы, просто подайте запрос и мы пришлем Вам дополнительную информацию о режимах работы, конфигурации и т.д.
Функции:
Рекомендуемое напряжение: 5V DC
Макс. напряжение: 5.5VDC
Ток: 5 mA
Три положения
A - задает положение серво при включении переключателя
В - задает положение серво при выключении переключателя
С - задает время, нужное для перехода из положения А в положение В
Простое управление потенциометром
Настраиваемая полярность
Настраиваемый режим работы
Совместимость с аналоговыми сервоприводами
ISP-переходник
Техническое состояние : новые
Гарантия: 2 месяца
